Схема узла
Для перехода от воронки к вертикальному стояку обычно используют пару колен и отрезок трубы между ними. Расстояния снимают по фактическому выносу карниза.
Профессиональный подбор и расчёт

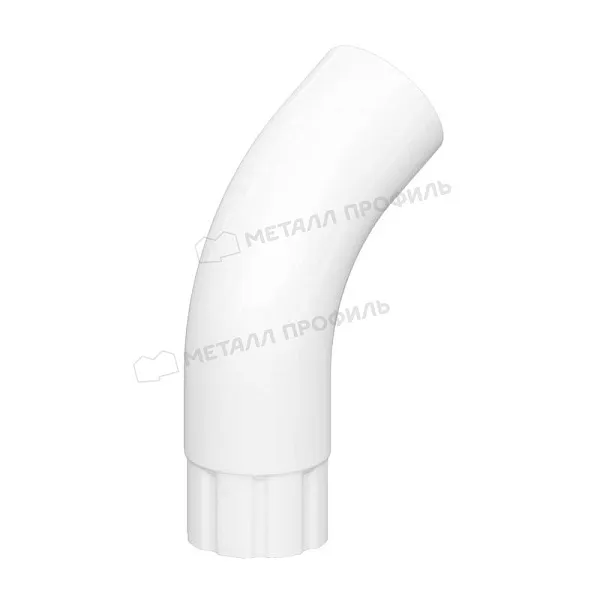

Колено GrandSystem D90 с углом 60° меняет направление водосточной трубы и применяется при обходе карнизного свеса или формировании нижнего отвода. Для корректной сборки сверяют диаметр 90 мм, геометрию посадки и принадлежность остальных деталей к той же системе.
Для перехода от воронки к вертикальному стояку обычно используют пару колен и отрезок трубы между ними. Расстояния снимают по фактическому выносу карниза.
В карточке доступны RAL 8017 коричневый шоколад и RAL 9003 белый. Все видимые элементы стояка лучше заказывать в одном цвете и покрытии.
Колено рассчитано на трубу D90. Похожие детали другой серии могут отличаться глубиной посадки и геометрией соединения.
Измеряют горизонтальное смещение между выпуском воронки и осью вертикальной трубы. По этому размеру подбирают длину промежуточного отрезка и проверяют, что два колена дают нужную геометрию без напряжения соединений.
Первый хомут располагают так, чтобы узел под карнизом не висел только на воронке. Остальные крепления распределяют по высоте стены с учётом муфт и нижнего отвода.
Обозначение белого оттенка на старой фотографии может отличаться от текущей маркировки. Перед заказом необходимо подтвердить фактический код RAL и совместимость покрытия со всеми элементами стояка.
Колено формирует поворот, но не является опорой стояка. Вес вертикальной трубы передают на фасад через хомуты, а соединение под карнизом собирают без перекоса. При большом выносе свеса может потребоваться промежуточный отрезок трубы нестандартной длины.
Частая ошибка — собирать пару колен на глаз, а затем подтягивать трубу к стене хомутами. Это создаёт напряжение в соединениях. Все размеры снимают до резки, учитывая глубину посадки деталей и фактическое положение воронки.
Нужны диаметр трубы, угол 60°, цвет, вынос карниза и расстояние от воронки до фасада. Если заменяется существующая деталь, прикладывают фото соединений и маркировки, поскольку похожие колена разных систем могут иметь несовместимую посадку.
Узел не должен иметь перекоса, заметного натяжения или неполной посадки. Вертикальная труба должна идти параллельно фасаду, а первый хомут — разгружать соединение под карнизом. Пробный пролив показывает герметичность и правильность направления потока.
Угол изменения направления — 60°.
Для водосточной трубы диаметром 90 мм совместимой серии GrandSystem.
Обычно два, но точное количество зависит от положения воронки и выноса свеса.
